| KARMOD ÇELİK EV TEKNİK ÖZELLİKLERİ | |
|---|---|
| TEKNİK VERİLER | |
| DEPREM ŞARTLARI | Etkin yer ivmesi katsayısı :Ao=0,40 (3.derece deprem bölgesi) |
| İKLİM ŞARTLARI | 3.İklim bölgesi baz alınarak üretim yapılmaktadır. |
| KAR YÜKÜ DEĞERİ | 80 Kg/m2 (Montaj yerine göre değişmektedir) |
| RÜZGAR HIZI DEĞERİ | 80 km/saat |
| DIŞ DUVAR ISI YALITIM KATSAYISI | K: 0.45 Kcal/m²hC ( K: 0,53 W/m² K ) |
| İÇ DUVAR ISI YALITIM KATSAYISI | K: 0.44 Kcal/m²hC( K: 0,51 W/m² K ) |
| HAFİF ÇELİK MALZEME | Erdemir 1311 ,(ST-37 ) Standart DIN EN 10147-00 ,çinko kaplanarak galvanize edilmiş çelik kullanılmaktadır. |
| FIBERCEMENT YADA ÇİMENTOLU YONGA LEVHA | Yoğunluk : ~1300 kg/m³ Alev almaz (B1 DIN 4102 Part 1) Isı iletkenlik katsayısı ( λ10˚C kuru) |
| TAŞYÜNÜ | TS EN 13501 - 1 standardına göre A1 sınıfı Yanmaz malzeme. Veya A2 Sınıfı Yangın yükü ve yangın gelişmesine katkıda bulunmayan malzemeler. |
| ŞASE YÜK KAP. | 200 kg/m² (iki katlı binalar için) (T.S 498'e göre hesaplanmaktadır) |
| ÇATI ISI YALITIM KATSAYISI | K: 0.39 Kcal/m²hC ( K: 0,43 W/m² K ) |
| DUVAR | |

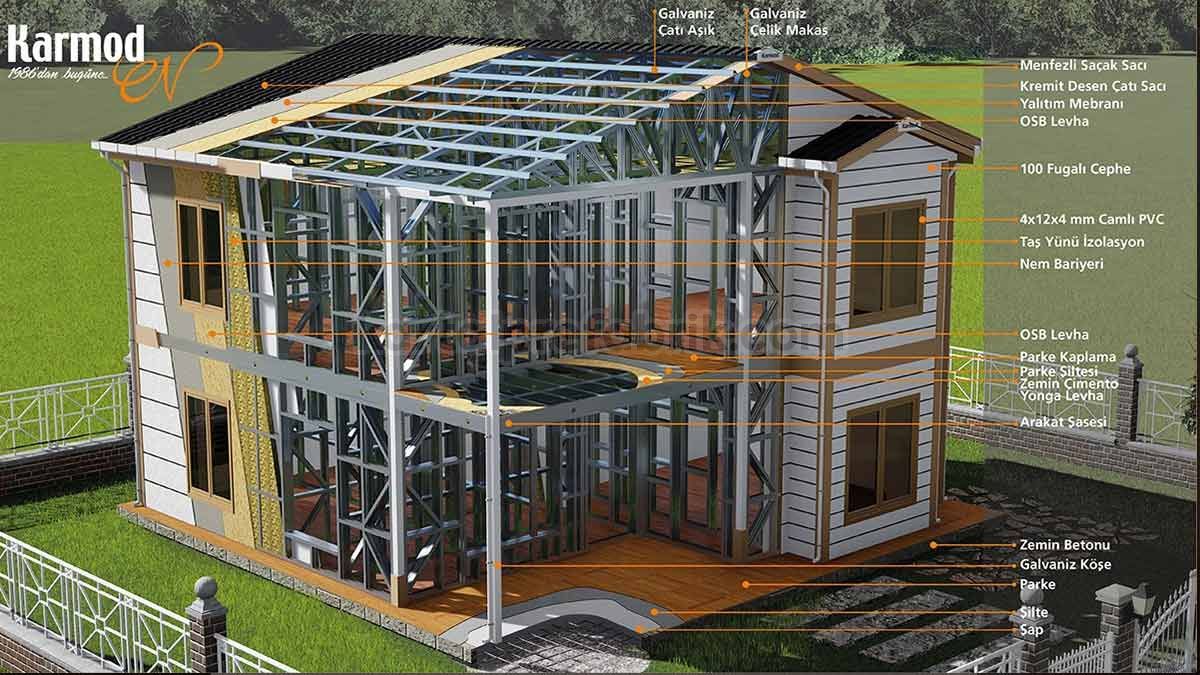

| DUVAR KARKASI | 84 mm kalınlığında proje ve statik hesaba uygun kesitte, dikmeler ve kayıtlar ile duvarlar üretilmektedir. isteğe bağlı olarak duvar kalınlığı arttırılabilir. İki- üç katlılarda 104 mm. olacaktır. |
| BİRLEŞİM | Tüm çelik aksamı kaynaksız sistem üretilerek, imbus yöntemde vida ve civatalar ile yapılmaktadır. Soğukta şekillendirilmiş galvaniz sac profillerden oluşan (U, C, L, Omega vs.) taşıyıcıların kullanıldığı sistemdir. |
| YALITIM | 80mm kalınlığında taşyünü veya EPS İle uygulanmaktadır. |
| DIŞ CEPHE KAPLAMA VE BOYA | Çelik karkas üzerine nem bariyeri ve istenildiği takdirde 11 mm kalınlığında OSB kaplaması ilave edilebilir.(Çift katlılarda zorunludur.) Osb kaplandığında ise "M" profil uygulaması yapılır.İsteğe bağlı taşonit,yalıpan kaplaması yapılabilir. Akrilik esaslı dış cephe boyası uygulanır.Dış duvar kalınlığı OSB olmadan 116 mm dir. OSB Uygulandığı taktirde Dış duvar kalınlığı 152 mm olur. İki ve üç katlılarda ise duvar kalınlığı 172 mm. olacaktır.İsteğe bağlı olarak;Dış cephede mantolama yapılabilir. |
| İÇ CEPHE KAPLAMA VE BOYA | Özel duvar sistemi ile birlikte alçıpanlar arası file ve alçı sıva uygulanarak estetik görünüm sağlanır. Alçı çekilmeden önce terlemeyi engellemek ve izolasyonu arttırmak için iç duvarlar profil üzerine naylon çekilir. Duvar kaplaması olarak 12,5 mm kalınlığında alçıpan (isteğe bağlı olarak yangına dayanımı yüksek pembe alçıpan) levha kullanılır.Islak mekanlarda 12,5 mm kalınlığında yeşil alçıpan levha kullanılır.Alçı çekilerek plastik boya ile boyanır. İç panel kalınlığı 110 mm dir. isteğe bağlı olarakiçduvarlarda çift kat alçıpan uygulanabilmektedir. |
| ÇATI | |
| ÇATI SİSTEMİ | Standart olarak -0 eğimli Beşik Çatı ve Kırma Çatı sitemleri kullanılmaktadır. Kar yükü fazla olan bölgelerde müşterinin isteğine bağlı olarak çatı eğimi arttırılabilir. |
| MAKAS KONSTRÜKSÜYONU | Çatı makasları,kirişler ve kolonlar özel bükümlü paslanmaz galvaniz saçdan imal edilir.Çatı sistemi proje ve statik hesaba göre çelik makas konulmakta olup makas üst yüzeyine özel şekillendirilmiş galvaniz sacdan aşıklar monte edilir. Kaynaksız ve cıvata (bulon) bağlantılı sistem ile modern üretim tesislerimizde üretilmektedir. Makas alın bölgesi dış cephe kaplaması ile kaplanmaktadır. Bina etrafı min 20 cm genişliğinde paslanmaz galvaniz sacdan şekillendirilmiş menfezli saçaklar bulunmaktadır. |
| ÇATI KAPLAMA | Çatı kaplaması olarak metal aşıklar üzerine paslanmaz boyalı galvaniz trapez saç uygulanır. isteğe bağlı olarak kendi tesislerimizde üretilen Kiremit Desenli Boyalı Trapez Sac uygulaması yanında shingle uygulamaları da yapılmaktadır. Makas alın bölgesi dış cephe malzemesi ile kaplanmaktadır. PVC esaslı yağmur dereleri ve aksesuarları monte edilmekte olup kardan kaynaklanabilecek kırılmalar garanti dışındadır. |
| TAVAN KAPLAMALARI | |
| YALITIM | Asma tavan alçıpanı üzerine 80 mm kalınlığında (14kg/m³) cam yünü serilir.(isteğe bağlı taşyünü). Çok soğuk bölgelerde müşteri isteğine bağlı olarak çift kat cam yünü uygulanabilir. |
| KAPLAMA | Özel- ters tavan sistemi ile birlikte alçıpanlar arası file ve alçı sıva uygulanarak estetik görünüm sağlanır.Tavan kaplaması olarak 12,5 mm kalınlığında alçıpan (isteğe bağlı olarak yangına dayanımı yüksek pembe alçıpan) levha kullanırılır. Islak mekanların tavanlarında 12,5 mm kalınlığında yeşil alçıpan levha uygulanır. |
| KAPILAR | |
| DIŞ KAPI | 90x200 cm ölçülerinde çelik kapı olarak imal edilir. Dış kapılarda silindirik özellikli TSE belgeli kilitler kullanılmaktadır. |
| İÇ KAPILAR | İç kapılar 80x200 ölçülerinde paslanmaz galvaniz sac kasalı, Kirli Beyaz renkte ahşap Amerikan kapı olarak imal edilir. Alüminyum ve PVC kapılar müşteri tercihli uygulamalarımızdır.İç kapılarda gömme özellikli TSE belgeli kilitler kullanılmaktadır. Müşteri isteğine bağlı olarak ahşap kapı kasası uygulamamız bulunmaktadır. |
| PENCERELER | |
| PENCERE DOĞRAMALARI | 160x160,115X100 ,115x160 cm ve vasistaslar 60X40 cm ölçülerinde PVC esaslı malzemeden ve TSE belgeli PVC olup 60 lık seridir. İsteğe bağlı olarak; Alüminyum doğrama veya ahşap dokulu PVC doğrama pencere uygulanabilir. Pencere ve vasistas çevrelerine betopan malzemeden söve monte edilmektedir. |
| ISICAM | Kullanılan camların tamamı çift cam olup ; 4 12 4 mm ısı camlı ve vasistaslar buzlu cam olarak imal edilir. |
| Sipariş verilirken kapı ve pencere konumları ve ölçüleri mutlaka projede belirtilmelidir. Alümniyum ve renkli doğramalarda termin süresi uzundur. | |
| MERDİVENLER | |
| Roolform makinelerinde galvaniz sacdan imal edilen özel şekillendirilmiş çelik iskelet kaynaksız vidalı sistemle monte edilmektedir. Basamakları ahşap kaplama yapılmaktadır. Rıhtları açıktır. Metal kısımlar elektrostatik boya ile boyanır. İsteğe bağlı olarak komple ahşap yapılabilir. | |
| KORKULUK | |
| Korkuluk dekoratif ferforjeden imal edilir. İsteğe bağlı olarak;alüminyum korkuluk veya (ahşap merdivenlere ) ahşap korkuluk yapılabilir. | |
| BOYALAR | |
| DIŞ CEPHE BOYASI | Dış metal yüzeyleri çift kat astar, çift kat sentetik yağlı boya ile boyanır. Dış betopan panel yüzeyleri akrilik dış cephe boyası ile boyanır. Dış duvar birleşim detaylarına mastik çekilmektedir.Yapılarımızda TSE belgeli boya ürünleri kullanılmaktadır. İsteğe bağlı olarak; Mantolamalı uygulamalarda mineral sıva yapılabilir. |
| İÇ CEPHE BOYASI | İç betopan panel yüzeyleri ve tavan alçıpan yüzeyleri plastik boya ile boyanır.Yapılarımızda TSE belgeli boya ürünleri kullanılmaktadır. İsteğe bağlı olarak;Saten boya, duvar kağıdı yapılabilir. |
| DİĞER | Makas,aşık,panel karkası vb. profillerimiz kaynaksız teknoloji paslanmaz galvaniz saçtan imal edildiğinden astarsız ve boyanmamıştır. |
| ELEKTRİK TESİSATI (SIVA ALTI) | |
| TESİSAT | Elektrik tesisatı karkas içerisinden geçirilerek sıva altı döşenir. Tesisattaki tüm malzemeler TSE belgelidir. Sayaç, topraklama çubuğu montajı, aydınlatma armatürleri temini- montajı ve bina dışı bağlantıları müşteri tarafından yapılmaktadır. |
| SIHHI TESİSAT (SIVA ALTI) | |
| TESİSAT | Sıva altı uygulanmaktadır. Temiz su boruları PPRC ve pis su boruları PVC tipi olup TSE belgeli ürünler kullanılmaktadır. Lavabo ve duş vitrifiye ve armatürleri verilmemekte, özel seçilmesi gerektiği için müşteriye bırakılmıştır. Su sayacı ve bina dışı bağlantıları müşteri tarafından yapılmaktadır. |
| TEMEL VE BETON | |
| Karmod Prefabrik tarafından verilecek beton planına (temel boyutları) uygun zemin betonu dökülmelidir. Zemin betonu ve zemin etüdü müşteriye aittir. Bina zemin betonuna çelik dübellerle tesbit edilmektedir. Demirli radye temel veya çelik hasırlı zemin hazırlanmalıdır. Bütün hafriyat işlemleri ve beton topraklaması da müşteri sorumluluğundadır. | |
| GARANTİ KAPSAMI | |
| Karmod Prefabrik Yapı teknolojileri ieri teknoloji ile üretilmiş olduğu ürünler ;imalat ve montaj hatalarına karşı 1 yıl garantilidir. Karmod markalı alimünyum ve yapışkan etiketler çıkarıldığında garanti kapsamından çıkarılmaktadır. Arıza durumunda arıza tespitinin doğru yapılıp arızayı gidermek amacı ile uygun malzeme ve ekibin gönderilmesi için Karmod tarafından istenilen belgeler ve arızsalı yere ait 30 cm 2 m ve 10 m uzaklıklardan çekimiş fotoğrafların gönderilmesi zorunludur. Aksi takdirde ürün garanti kapsamında olsa dahi servis gönderimi yapılmayacaktır. | |
Karmod Teknik Özelliklerde Değişiklik Yapma Hakkına Sahiptir.
